随着工业生产的发展和人民生活水平的不断提高，控制水环境污染，合理开发利用水资源已迫在眉睫。为此，许多单位普遍采用玻璃钢冷却塔这种高效节能的理想设备，实行内部用水闭路循环，提高了重复利用率，有效地降低成本费用，同时，使人们对调整周围环境温湿度、洁净度及噪声影响的愿望转换成为现实。玻璃钢冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。因而被广泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。

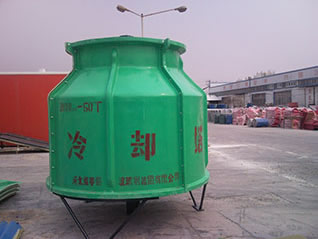

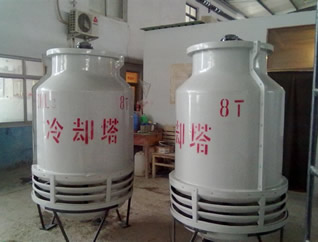

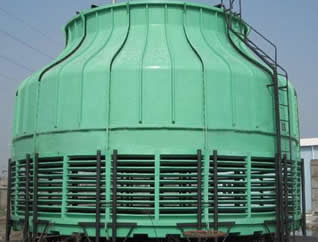

圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯 乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便。
二、主要用途：
（1）DBNL3系列低噪声型玻璃钢冷却塔——适用于水温降3～8度的空调制冷机组等一般冷却场合。
（2）CDBNL3系列超低噪声型玻璃钢冷却塔——适用于对噪声要求更严的宾馆、医院、公用建筑及距居民区较近的场合。
（3）GBNL3系列中高温工业型玻璃钢冷却塔 ——适用于水温降10～25度工业用水循环冷却系统。
三、型号组成

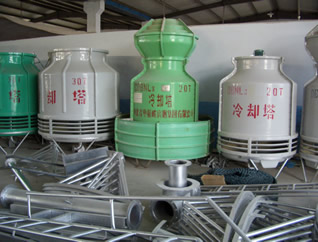

圆形逆流式玻璃钢冷却塔有三大系列：DBNL3、CDBNL3、GBNL3
D：低噪声 CD：超低噪声 G：ひ敌? B：玻璃钢 L：冷却塔
四、性能与选择
1、设计参数：
1）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃，即水温度Δt=5℃，冷幅高t2-τ=5℃
2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃，即水温度Δt=10℃冷幅高t2-τ=6℃
3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温度Δt=25℃冷幅高t2-τ=8℃
2、选用时须知水量Q，进水温度t1，出水温度t2及设计湿球温度τ，然后再根据热力性能曲线确定型号。热力性能曲线见附表1、附表2。对曲线表以外的工况，可以进行热力计算，其填料的容积散质系数β×ν如下：1.2倍名义流量时：β×ν=18600 ；1.0倍名义流量时：β×ν=17800； 0.8倍名义流量时：β×ν=17000。
3、运转重量按下塔体存水一半深计算，如果按装满水计算应乘以1.5。
4、本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环，不使水流到百叶上。冬季间断运行过程中，可在水槽内加电热管。本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环，不使水流到百叶上。冬季间断运行过程中，可在水槽内加电热管。
5、循环水浑浊度不大于50毫克/升，短期内不大于100毫克/升，不宜含油污和机械性杂质，必要时采取灭藻及水质稳定措施。
6、适用水温不超过60℃，如超过可在订货时说明，本厂从选材上加以解决。如需阻燃型冷却塔，请在订货时说明，本厂可以满足要求。
7、布水管按名义流量开孔，如实际流量与名义流量相差±15%以上，用户订货时应予以说明。
8、进水管水压大约为2-5米水柱，设计时不要压力过高，否则会产生飘水现象。
9、电机、风机均配套供应，需本厂派员现场安装或技术指导。
10、当用户需要在冷却塔下塔体直接吸水时，需安装“自动给水管”、“急速给水管”“排污管”“溢流管”，订货时需特别提出。
五、结构特征

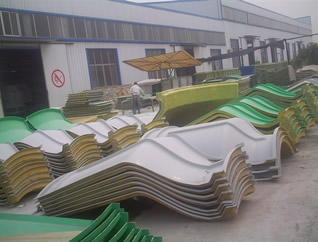

（1）塔体：线型合理，气流平稳，材质优良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂、耐老化、强度高、重量轻、耐腐蚀。下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。

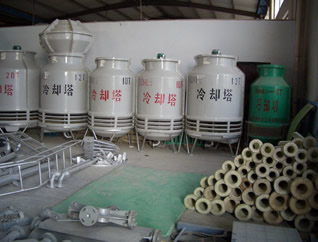

（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70℃、低温-50℃，阻燃性好。
（3）旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。
（4）风机：由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。
（5）电机：YLF系列电动机是我公司配套的新一代冷却塔专用三相异步电动机，其设计理念及结构型式充分考虑了冷却塔电机的使用环境，在密封、防潮、耐水、可靠性等方面均与冷却塔合理匹配，完全满足湿热环境下长期运行的户外防护要求。
（6）减速装置：NGW型冷却塔专用低噪声行星齿轮减速机，该减速机的齿轮材料选料考究，制造工艺严格，机械加工后经调质、渗碳、淬火等热处理，全部齿轮最后进行磨齿加工（外齿），使减速机的整体质量得到保证。由于采取行星齿轮传动，故能承受高速成重载，具有抗冲击、耐腐蚀、运行平稳、噪声低等优点。其配套电机为YLF系列冷却塔专用三相异步电动机。
（7）吸声设施：超低噪声型冷却塔在进风口外增加了带吸声材料的屏蔽，并在上下两部装有吸声栅，以达到更大的降噪效果。在上塔体出风口安装了带吸声材料的喇叭口屏蔽及吸声栅，降低了风机及电机传出来的噪声。
（8）进风窗：装有玻璃钢百叶片，减少飘水，气流阻力小，特别适合北方地区及全年都需要使用冷却塔的单位。
（9）支架：所有风机、填料、进风窗、塔体等处钢支架为装配式，镀锌或涂漆防腐。紧固件都采用镀锌或不锈钢螺栓。
六、安装、调试、使用须知
1、本说明中的基础图及安装尺寸供安装时参考。小型逆流式塔进出水管的方向可在水平位置上任意选定、但不得碰撞基础。中间有基础的，其负荷应为运转重的25%，其余的75%由外围长方形基础平均承担，如在屋顶安装应考虑负荷引起的附加压力。
2、冷却塔与进出水管的连接处应设支架，防止过多的重量压在塔壁上。
3、风机叶片在安装、使用前应作调整，保持角度一致。方法为在靠近叶间150毫米处，对每根叶片的前后两缘分别作一标志，再由支架下弦分别测每根叶片的前后两缘的距离，以计算出各叶片这点前后缘的高差，通过数次调整使高差达到一致即为合格。
4、电机接线后要密封接线盒，并注意电流测试值不超过电机载定电流。
5、启动冷却塔时一定要先开水泵后开风机，不允许在没有淋水的情况下使风机运转，风机可短时低速倒转消冰。
6、减速机在使用前应注油，可采用50号抗磨齿轮油或机油加以润滑，初次运转100-300小时应换新油，以后每运转3000-5000小时换油一次。油位应适中，油标应便于观察。
7、冷却塔运转时，应有专人管理，经常注意电流、水温的变化，对电机、减速机、布水器等处应定期检查。

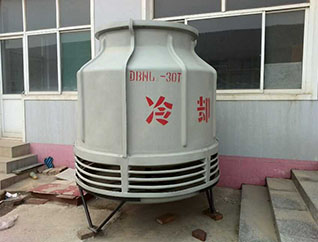

七、DBNL3系列低噪声型逆流冷却塔主要参数表：
说明：
1、噪声为标准点Dm处测定值，距塔壁直径远，距基础1.5米高。（当塔径小于1.5米时，取Dm=1.5米）
2、本系列标准设计工况为：湿球温度τ=28℃，进水温度t1=37℃,出水温度t2=32℃，进水压力指接管点处水压。
3、本表中列出τ=28℃时，△t=5℃、8℃,t2=32℃和τ=27℃，△t=5℃、8℃，t2=32℃时的水量供选用时参考。
4、进水压力指接管点处水压1Kgf/cm2=9.8×104Pa，因此本系列水压在0.2～0.49Kgf/cm2之间。

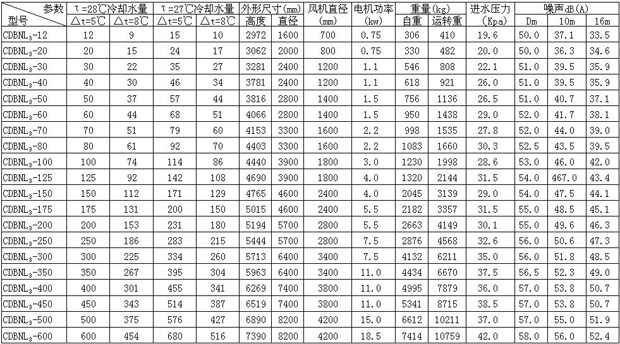

八、CDBNL3系列低噪声型逆流冷却塔主要参数表：
说明：
1、噪声为标准点Dm测定值，即距屏蔽冷却塔远，距基础1.5米高。（当塔径小于1.5米时，取Dm=1.5米）
2、本系列标准设计工况为：湿球温度τ=28℃，进水温度t1=37℃,出水温度t2=32℃，进水压力指接管点处水压。
3、本表中列出τ=28℃时，△t=5℃及8℃，t2=32℃和τ=27℃时，△t=5℃及8℃，t2=32℃的冷却水量供选用时参考，其它参数的冷却水量请查热力性能曲线。
4、进水压力指接管点处水压1Kgf/cm2=9.8×104Pa，因此本系列水压在0.2～0.49Kgf/cm2之间。

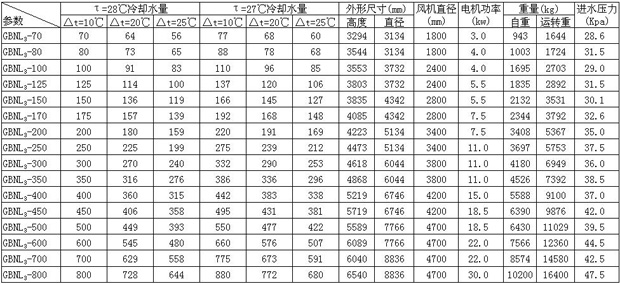

九、GBNL3系列工业型逆流冷却塔主要参数表：
说明：
1、标准点噪声值可参照DBNL3系列等直径塔的噪声值，使用行星齿轮减速器时的噪声值要增加2～5分贝。
2、本表中所列出的湿球温度τ=28℃及τ=27℃的冷却水量，其工况如下：当水温降△t=10℃时，其进水温度t1=43℃，出水温度t2=33℃；当水温降△t=20℃及25℃时，其进水温度t1分别为55及66℃，出水温度t2=35℃。
3、本系列塔标准设计工况为：湿球温度τ=28℃ ，进水温度t1=37℃,出水温度t2=32℃，进水压力指接管点处水压。
4、进水压力指接管点处水压1Kgf/cm2=9.8×104Pa，本系列塔水压在0.3～0.5Kgf/cm2之间
DBNL3系列低噪声型逆流冷却塔主要参数表
说明：
1、噪声为标准点Dm测定值，即距塔壁直径远，距基础1.5米高（当塔径小于1.5米时取 Dm=1.5米）。
2、本系列标准设计工况为湿球温度T=28℃，进水温度t1=37℃,出水温度t2=32℃，即水温降△t=5℃，逼近度t2-T=4℃。
3、本表中列出T=28℃时，△t=5℃及8℃,t2=32℃和T=27℃，△t=5℃及8℃，t2=32℃的冷却水量供选用时参考，其它参数的冷却水量请查热力性能曲线。
4、进水压力指接管点处水压1Kgf/cm2=9.8×104Pa，因此本系列水压在0.2～0.49Kgf/cm2之间。
型号 参数
T=28℃冷却水量（m3/h) T=27℃冷却水量（m3/h) 主要尺寸（mm) 风量
（m3/h) 风机
直径
(mm) 电机
功率（KW） 重量（kg) 进水
压力
104Pa 噪声dB(A) 直径
Dm
△t=5℃ △t=8℃ △t=5℃ △t=8℃ 总高度 更大
直径 自重 运转重 Dm 10m 16m
DBNL3-12 12 9 15 10 2033 1210 7200 700 0.6 206 484 1.96 54 40.3 36.6 1.5
DBNL3-20 20 15 24 17 2123 1460 12400 800 0.8 230 514 2 54 41.1 37.5 1.5
DBNL3-30 30 22 35 27 2342 1912 18000 1200 0.8 406 956 2.21 55 43.5 39.9 1.8
DBNL3-40 40 30 46 34 2842 1912 21500 1200 1.1 478 1118 2.6 55 43.5 39.9 1.8
DBNL3-50 50 37 57 44 2830 2215 28000 1400 1.5 596 1480 2.65 55 44.7 41.1 2.1
DBNL3-60 60 44 68 51 3080 2215 32300 1400 1.5 642 1592 2.9 56 45.7 42.1 2.1
DBNL3-70 70 51 79 60 3094 2629 39200 1600 2.2 790 2064 2.78 56 47 43 2.5
DBNL3-80 80 61 92 70 3344 2629 43400 1600 2.2 875 2243 3.03 56.5 47.5 43.5 2.5
DBNL3-100 100 74 114 86 3294 3134 56000 1800 3 973 3064 2.86 57 50 46 3
DBNL3-125 125 92 142 108 3544 3134 67200 1800 4 1063 3290 3.15 58 50.7 47.4 3
DBNL3-150 150 112 171 129 3553 3732 84000 2400 4 1695 4125 2.9 58.5 52 48.6 3.6
DBNL3-175 175 131 200 150 3803 3732 94300 2400 5.5 1835 4461 3.15 59.5 53 49.6 3.6
DBNL3-200 200 153 231 180 3835 4342 112000 2800 5.5 2132 5592 3.01 60 54.6 51.3 4.2
DBNL3-250 250 186 283 215 4085 4342 134300 2800 7.5 2344 6365 3.26 61 55.6 52.3 4.2
DBNL3-300 300 225 334 260 4223 5134 168000 3400 7.5 3558 9229 3.5 61 56.8 53.5 5
DBNL3-350 350 267 395 304 4473 5134 187400 3400 11 3860 9906 3.75 61.5 57.3 54 5
DBNL3-400 400 301 455 341 4618 6044 224000 3800 11 4300 12086 3.6 62 58.8 55.7 5.9
DBNL3-450 450 343 514 387 4868 6044 242000 3800 11 4646 13464 3.85 62 58.8 55.7 5.9
DBNL3-500 500 375 576 427 5219 6746 280000 4200 15 5768 16258 3.7 62 60 56.9 6.6
DBNL3-600 600 454 680 516 5719 6746 302200 4200 18.5 6570 18360 4.2 63 61 57.4 6.6
DBNL3-700 700 528 790 600 5589 7766 393500 5000 18.5 6915 23194 3.95 63 61.4 58.4 7.6
DBNL3-800 800 590 890 685 6089 7766 408000 5000 22 7983 25982 4.45 63 61.4 58.4 7.6
DBNL3-900 900 685 1035 790 6040 8836 505200 6000 22 8934 32568 4.25 63.5 62.6 59.7 8.6
DBNL3-1000 1000 783 1139 880 6540 8836 510300 6000 30 10560 36420 4.75 64 63.1 60.2 8.
