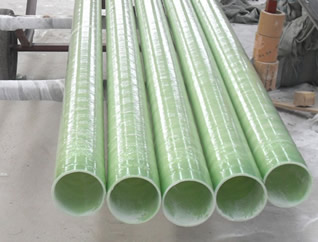

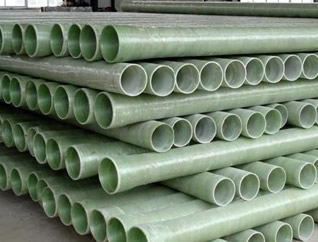

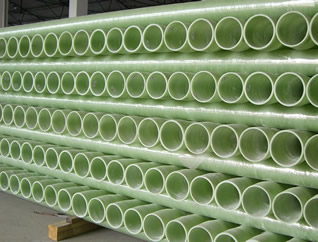

玻璃钢电缆保护管，是一种新型的复合材料管,它以树脂为基体和玻璃纤维为增强材料复合而成, 与不饱和树脂粘结成型并能与现代电缆工程建设相配套的优质电缆保护用导管产品。抗压力强、重量轻、内壁光滑，摩擦系数小，在穿用电缆时轻松，不损伤电缆。搬、运要比金属钢管和水泥管轻松、方便。施工安装简便，既省事又省力。耐腐蚀性能强、绝缘、非磁性、耐酸、耐碱、阻燃型、抗静电。弯曲弹性模量好，完全解决了金属钢管易腐烂、无扭曲弹性的特点，同时也克服了塑管易老化、抗冲击力差的不足。耐水性能好，可在潮湿或水中长期使用不变质。由于玻璃钢的特定性能，该玻璃钢管使用寿命在50年以上。施工方便，在抢修特定工程时，效率尤为突出，是电力电缆工程、通信电缆市政工程及道路地下敷设电缆最为理想的保护装置,电缆过河、过桥使用最为适宜、轻便。
产品用途
玻璃钢电缆保护管可满足用户的各种特定要求，可以应用于淤泥质软土地工区、湿陷性黄土地区、湖泊海淀地区以及存在高深度化学腐蚀性介质地区等多种场地区域。采用配套的专用管枕组合，可组成多层多列的多管道排管方式。电缆过桥、过河等特殊环境进时作保护管。
典型的应用领域：
（1） 城市电网建设和改造工程。
（2） 城市市政改造工程。
（3） 民航机场工程建设。
（4） 工业园区、小区工程建设。
（5） 交通路桥工程建设。
功能特性
◎强度高，用于行车道下直埋，无需加混疑土保护层，能加快工程施工进度。
◎韧性好，能抵抗外界重压和基础沉降所引起的破坏。
◎电绝缘、阻燃、耐热性能好，可在130度高温长期使用而不变形。
◎耐腐蚀，使用寿命长，可以耐酸、碱、盐及有机溶剂等各种腐蚀性介质的侵蚀，其使用寿命可达50年。
◎内壁光滑，不刮伤电缆。橡胶密封圈承插接头，方便安装连接，并适应热胀冷缩。
◎比重小，质量轻，一人即可抬动，两人便可实施安装，能大大缩短施工周期，降低安装费用，同时避免道路开挖暴露时间长，影响城市交通秩序等问题。
◎无电腐蚀，非磁性。不象钢管等磁性材料，产生电涡流后，促使电缆发热损坏。
◎适用范围广：玻璃钢电缆保护管适用电缆埋地敷设时作保护管用，也使用于电缆过桥、过河等高要求场合。采用配套的专业管枕组合，可组成多层多列的多导管排管方式。
（1）连接方式
玻璃钢电缆管主要采用“O”型密封圈承插连接方式，特殊位置也可采用法兰或粘接等连接方式。
（2）应用领域
玻璃钢电缆保护管适用于电力、通讯电缆在各种环境敷设的保护导管。尤其是在电缆通过交通要道口及电缆过河、过桥等特殊环境下使用，更能充分体现其施工简便，强度高等优越性能，广泛应用于电力、通讯、交通、民航机场等基础设施建设领域。
（3）产品技术指标:
项目 数值 测试方法
弯曲强度(Mpa) ≥135 GB/T1449-2005
拉伸强度(Mpa) ≥120 GB/T1447-2005
管径向变化率10%时的管刚度(Mpa) ≥5.0 GB/T5352-2005
浸水后弯曲强度保留率(%) ≥80 GB/T10703-1989
弯曲负载热变形温度(°C) ≥130 GB/T1634.2-2004
巴氏硬度 ≥35 GB/T3854-2005
氧指数(%) ≥26 GB/T8924-2005
滑动摩擦系数 ≤0.34 GB/T3960-1983
热阻系数(°C)M/W ≤4.8 GB/T3139-2005
玻璃钢电缆保护管的规格及外形尺寸表:
型号规格 D T D1 D2 D3 T S S1 Z L 重量kg/m
50/5 50 5 60 68 78 5 110 80 83 4000 1.8
70/5 70 5 80 88 98 5 110 80 83 4000 2.3
80/5
100/5 100 5 110 118 125 5 130 80 83 4000 3.3
100/8 100 8 116 124 140 8 130 80 83 4000 5.4
125/5 125 5 135 143 153 5 130 100 105 4000 3.8
150/3 150 3 156 164 170 3 160 100 105 4000 2.8
150/5 150 5 160 168 178 5 160 100 105 4000 4.8
150/8 150 8 166 175 190 8 160 100 105 4000 758
150/10 150 10 170 178 198 10 160 100 105 4000 9.5
175/10 175 10 195 203 223 10 160 100 105 4000 11.0
200/10 200 10 220 228 248 10 180 120 125 4000 12.4
200/12 200 12 224 232 257 12 180 120 125 4000 15.0
玻璃钢电缆桥架 ZBQ系列电缆桥架适用于电压在10千伏以下的电力电缆，以及控制电缆、照明配线、气动、液动管缆等室内室外架空电缆沟、隧道的敷设。 ZBQ系列电缆桥架具有应用广、强度高、重量轻、结构合理、造价低、寿命长、防腐性强、施工简单，配线灵活、安装标准、外形美观的特点，对您处的技术改造、扩充电缆，维护f检修均带来方便。ZBQ系列电缆桥架的安装可因地制宜。 可随工艺管道架空敷设；楼板、梁下吊装；室内外墙壁、柱壁、隧道、电缆沟壁上的侧装，还可在露天立柱或支墩上安装。大型多层桥架吊装时，应尽量采用工字钢立柱两侧对称敷设。 ZBQ系列电缆桥架可水平、垂直敷设，可转角、T字型、十字形分支；可调宽、调高、变径。

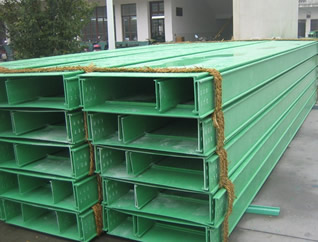

一. ZBQ-C型槽式电缆桥架>
ZBQ-C型槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和理腐蚀环境中电缆的防护都有较 好效果。

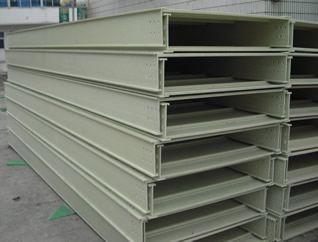

二. ZBQ-T型托盘式电缆桥架
ZBQ-T型托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装也适用于控制电缆的敷设。
三. 三.ZBQ-T型梯级式电缆桥架
ZBT-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，特别适用于高、低 压动力电缆的敷设.
四. 四.玻璃钢大跨距电缆桥架
玻璃钢大跨距电缆桥架较一般电缆桥架的支撑跨度大，由于结构上设计精巧，因而又比一般电缆桥架具有自身重量轻，总载荷力小等特点的桥架，所以它不仅适用于炼油、化工、纺织、机械、冶金、电力、电视等工矿企业的室内外电缆架空的敷设，也可作为地下工事，例如地铁、人防工程的电缆沟和电缆隧道内的支架。
五. 主要指支架。支架是支撑电缆桥架和电缆的主要部件。它由立柱、立柱接头、立柱底座、托臂等组成，我厂生产的支架是根据日本、西德的同类产品设计而成；它具有结构简单、重量轻、成本低、强度大、造型美观等特点，可满足不同环境条件（工艺管道架上、楼板下、墙壁上、电缆沟内）安装成不同形式（悬吊式、直立式、侧臂式、单边、双边和多层等）。
电缆桥架如需多层重载荷吊装时，应尽量采取双边敷设、避免偏载过大。
电缆桥架所用的连接螺栓，型号为M8×16。
支架部分的表面处理分镀锌、喷塑两种，在重腐蚀环境中可采用玻璃钢表面防腐处理。
连接片为不锈钢，其规格及连接孔排列方式见下表：
型号 槽式底厚度 盖板厚度 梯边厚度
100×100 4 3.5
200×100 4 3.5 5
200×150 4 3.5 6
200×200 4.5 3.5 6.5
300×100 4 4 5
300×150 4 4 6
300×200 4 4 6.5
400×100 5 5 5
400×150 5 5 6
400×200 5 5 6.5
500×100 5 4.5 5
500×150 5 4.5 6.5
500×200 5 4.5 6.5
600×100 5 5 5
600×150 5 5 6
600×200 5 5 6.5
600×250 5 5 6.5
800×100 6 6 7
800×200 6 6 7
800×150 6 6 7
800×250 6 6 7

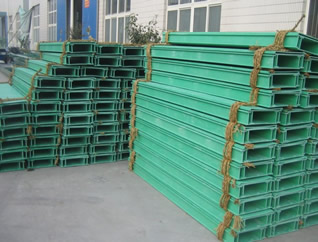

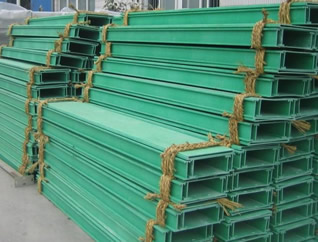

玻璃钢桥架
BHQ型玻璃钢桥架由玻璃纤维增强塑料和阻燃剂及其它材料组成，通过复合模压料加夹不锈钢屏蔽网压制而成。由于其所选材料具有较低的导热系数及阻燃剂的加入使产品不仅具有耐火隔热性、自熄性，而且具有很高的耐腐蚀性，同时还具有结构轻、耐老化、安全可靠等优点，可方便地与金属桥架配套使用，在化工、冶金、石油等强腐蚀环境得到使用。
BHQ系列玻璃钢桥架适用于电压在10千伏以下的电力电缆，以及控制电缆、照明配线、气动、液动管缆等室内室外架空电缆沟、隧道的敷设。
BHQ系列玻璃钢桥架具有应用广、强度高、重量轻、结构合理、造价低、寿命长、防腐性强、施工简单，配线灵活、安装标准、外形美观的特点，对您处的技术改造、扩充电缆，维护检修均带来方便。BHQ系列玻璃钢桥架的安装可因地制宜。
可随工艺管道架空敷设；楼板、梁下吊装；室内外墙壁、柱壁、隧道、电缆沟壁上的侧装，还可在露天立柱或支墩上安装。大型多层桥架吊装时，应尽量采用工字钢立柱两侧对称敷设。BHQ系列玻璃钢桥架可水平、垂直敷设，可转角、T字型、十字形分支；可调宽、调高、变径。
电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。基本种类：
槽式电缆桥架，一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
托盘式电缆桥架，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点，它既适合用于动力电缆的安装，也适用于控制电缆的敷设。
梯级式电缆桥架，适用于一般直轻大电缆的敷设，特别适用于高、低动力电缆的敷设。
玻璃钢桥架弯通：电缆桥架在穿越易受外来机械损伤的地区和露天，应选用防护盖板。电缆槽或梯架在分支时，可采用各种弯通连接。
